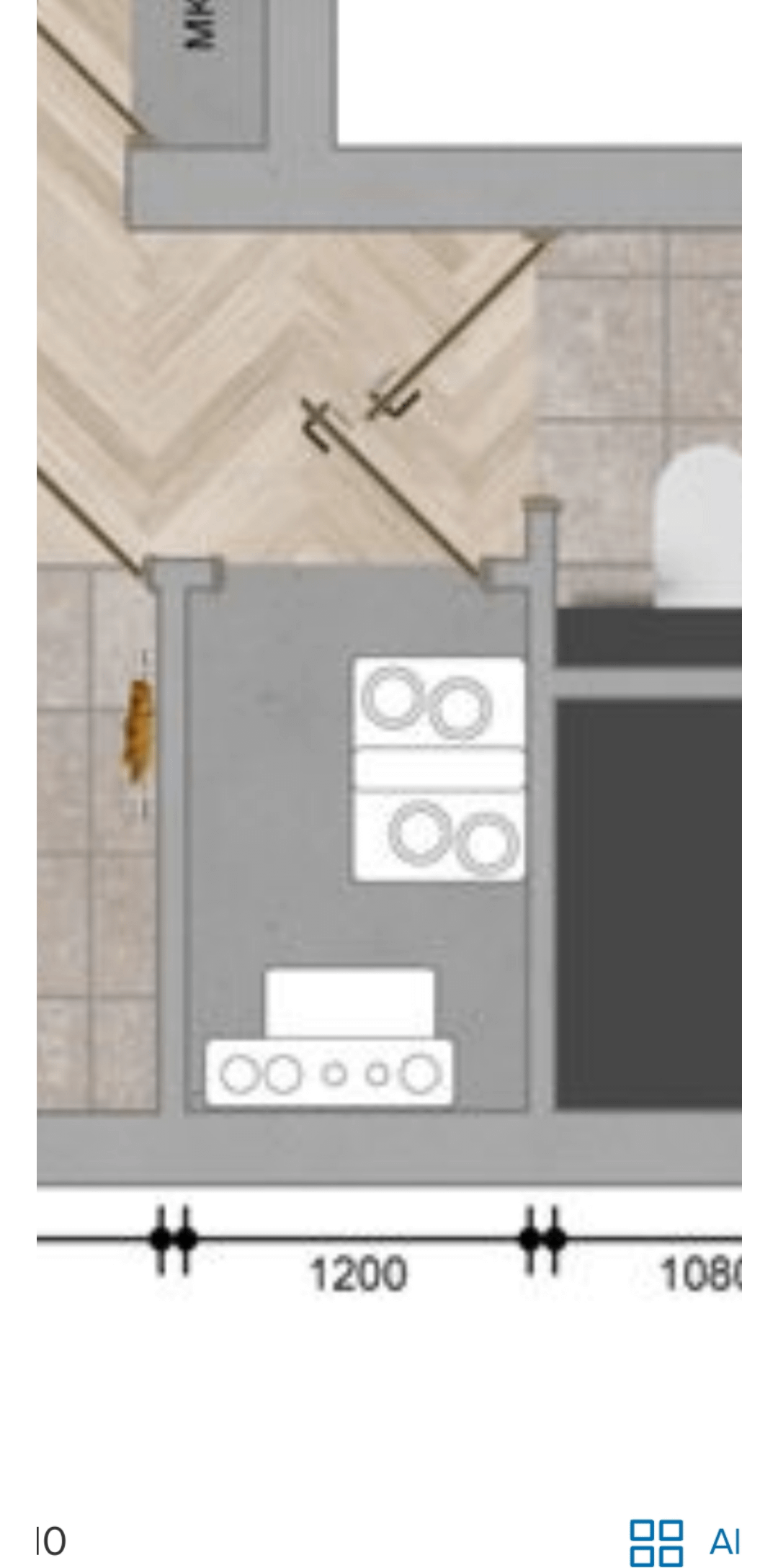

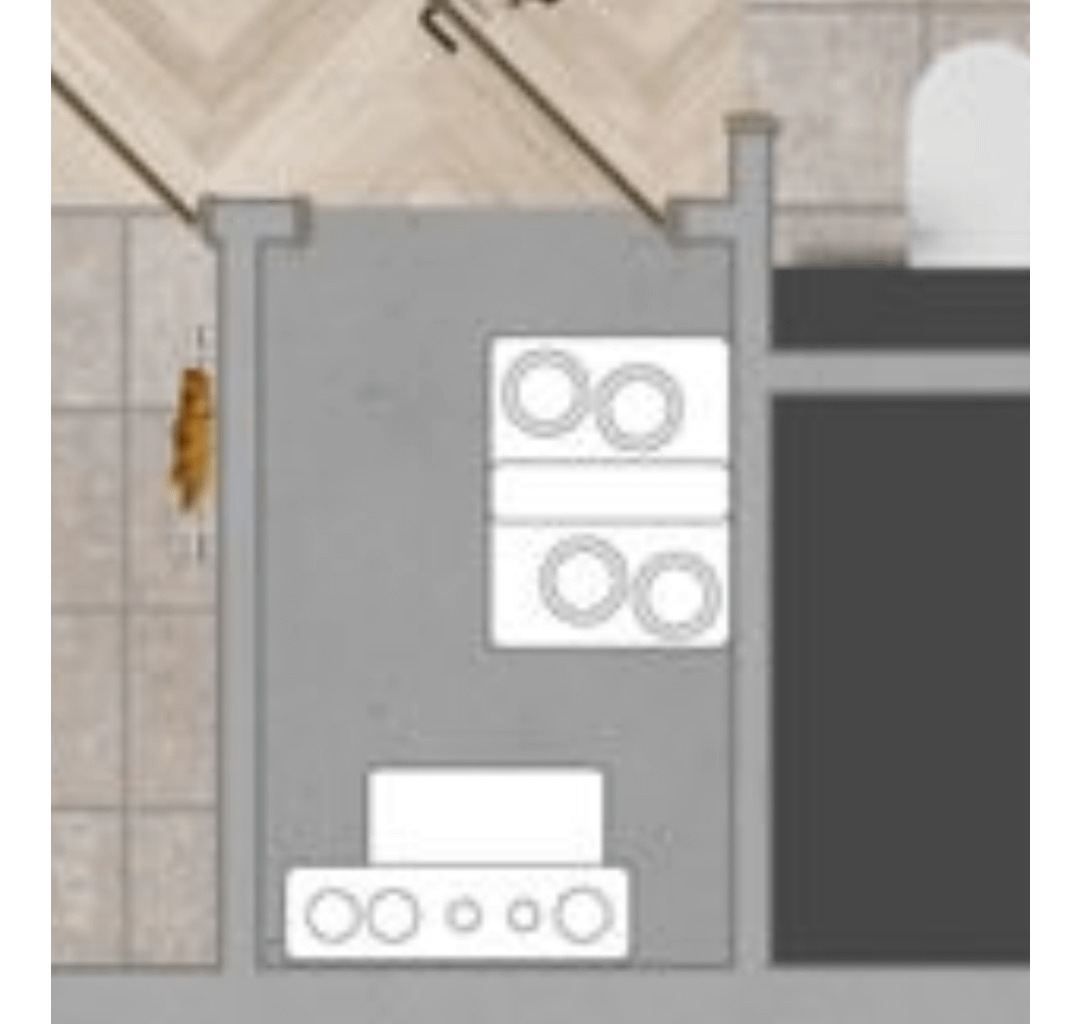

Vroeg me af wat deze symbolen betekenen op de plattegrond, de witte vierkanten met daarin diverse circkels.

by TheOldManInSuit

8 comments

  1. Bij die bovenste verwacht je bijna een inductie kookplaat met ingebouwde afzuig unit in t midden (modern alternatief voor afzuigkap bij kookeilanden).

    Wat voor ruimte is dat?

  3. Het is sowieso een technische ruimte. Ik denk ventilatieunit en warmtepomp.

    Dit lijkt trouwens op een Floorplanner plattegrond dus niet een technische tekening. Ze hebben er waarschijnlijk een stock plaatje van de installaties in gezet.

  4. Lijkt mij iets wat de technische installaties weergeeft, cv-ketel/warmtepomp/mechanische ventilatie?

  5. Dat is 100% een technische ruimte. Die kast rechts is een warmte terugwin-installatie, en die tekening daar onder lijkt op een cv-verdeler + CV ketel. Maar dat kan ook iets anders zijn.

  6. Indien de woning is aangesloten op warmte-koude opslag dan is het symbool linksonder een warmte afleverset.

    De cirkels zijn leidingen. Een laag temperatuur cv-toevoer, cv-retour, gekoeld-water toevoer en retour en een heet water aanvoer. Het lege blok is een warmte-wisselaar

    Rechtsboven is een warmte terugwin ventilatie unit.

  7. Allen, bedankt! Het is me duidelijk, dank daarvoor.

  8. Ik gok inderdaad op warmtepomp maar als het dat niet is dan een WTW unit, Warmte Terug-Win ventilatie, mechanische ventilatie met minimaal verlies van warmte
