Dag Reddit,
Ik was vandaag aan het klussen en dacht een lampje op te hangen, maar er is wat verwarring over de kleuren van de elektriciteitsdraden. Het is een serieschakeling, dus ik zou zelf verwachten:
2 blauwe nuldraden
2 bruine fasedraden
2 groen-gele aardedraden

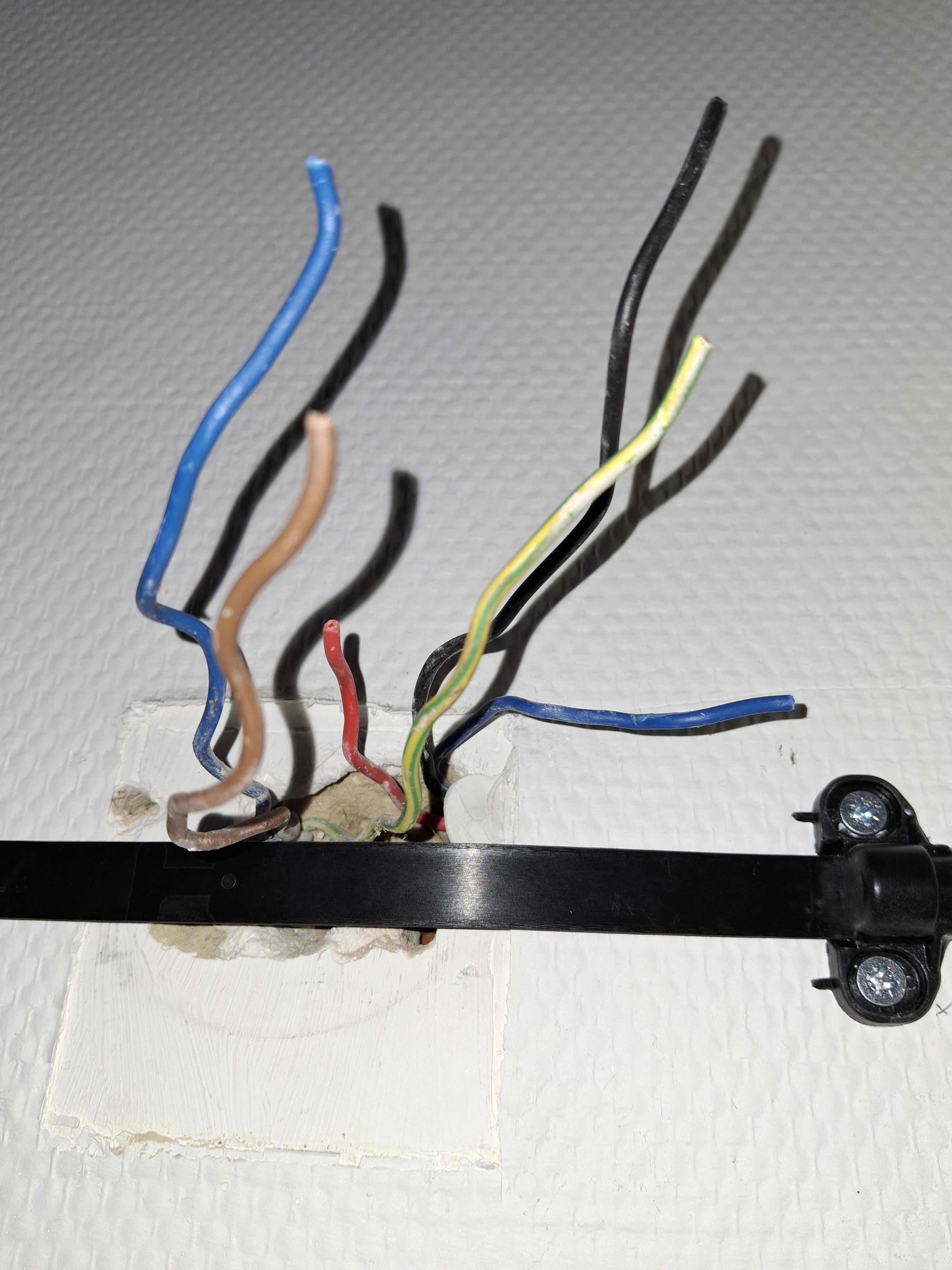

Maar zoals de foto laat zien zijn er
2 blauwe draden, wellicht nuldraden
1 groen-gele draad, wellicht een van de aardedraaden
1 bruine draad
1 rode draad
1 zwarte draad
Het huis is al wat ouder en er zijn wat andere kleuren kabels te zien, maar ik begrijp deze combinatie niet goed.
De bruine draad is wellicht een fasedraad, maar welke kleur heeft de andere fasedraad? En welke kleur heeft de andere aardedraad?
Heeft er iemand het antwoord?
by yvanehtnioj92
8 comments
Je mag niet afgaan op de kleur. Als je niet weet wat wat moet je ze uit meten. Ook voor je iets verwijderd, neem een foto van de aansluiting, dat zegt veel meer dan de kleuren. Verder, wat wat is hangt af van het type stroom dat je hebt, heb je meerdere fasen of niet? Ik heb bvb nog het oud drie fase zysteem zonder neutraal (driehoek).
Komen deze draden allemaal uit dezelfde buis/kabel? Het lijken mij 2 kabels te zijn die toekomen?
Dit zou willen zeggen dat er nog ergens een lamp hangt, die samen met deze lamp aan gaat?
Bruin, zwart en rood zijn meestal lijndraden. Blauw de nul, groengeel de aarding.
Bij mij lopen er zelfs paarse in de schakeling.
Zeker uitmeten! Het is niet omdat de kleuren kloppen, dat de electricien niet ergens gefoefeld heeft. Regels zijn er, maar ge zou de eerste ni zijn die de stroom op een random kleur heeft hangen.
3 draad Kabels zijn meestal blauw, geelgroen, zwart/rood/bruin. 5 draad heeft alle kleuren.
2 blauwe draden wijst vgm op 2 verschillende kabels dat uit uw muur komen en verder lopen naar een andere plek. Dus eerst uitvogelen hoe de bedrading in elkaar zit en dat gaat niet lukken via deze enkele foto.
Desnoods schema eens nakijken. Hangt meestal bij /in de meterkast.
Meten is weten. Schakelaar(s) en andere lampen op dezelfde kring opendoen en eventueel een schets maken.
Kleuren mag je niet op af gaan, enkel dat geel/groen aarding is en dat blauw N is (als er een nul in het net aanwezig is), en zelfs dat kan zwaar tegenslaan als er een doe het zelver aan ‘t werk gegaan is.
Het feit dat je dit moet vragen op Reddit, doet me denken dat je niet genoeg ervaring hebt.
Ik raad aan om er vanaf te blijven omdat dit gevaarlijk is als je niet weet wat je doet.
Vermoedelijk blauw aan blauw, bruin aan rood, zwart op L van uw lamp en Blauw op N van u lamp en geel/groen op de Pe.
Maar zonder den boel uit te meten kunt ge daar nooit zeker van zijn. Ge komt wat tegen in oudere installaties waar zatte nonkel Mark dien iets van ellentrik kent in heeft liggen prutsen.
In het vervolg zoals eerder gezegd door anderen foto’s maken van alles voor ge draden losmaakt of doorknipt.
De enige twee kleuren die wettelijk vastliggen zijn de nuldraad (blauw) en de PE (geel-groen). Al de rest ligt niet vast. Je mag een knalroze draad voor de fase gebruiken en de zwarte voor 0.5V 2000Hz. Het maakt niet uit. Wat de vorige knutselaar heeft gedaan kan je dus enkel weten door te gaan meten.
Alleen al het feit dat je over een serieschakeling spreekt doet alarmbellen afgaan. In een huis installatie staan verbruikers quasi nooit in serie.
Let op, werk spanningsloos, kijk de hele kring na van schakelaar tot lamp, meet na of roep hulp in om het ter plaatse te bekijken als je onzeker blijft.
