Římský dvanáctistěn palisády nezapaloval. Možná je pomáhal vyměřovat
Římské bronzové dvanáctistěny patří k archeologickým předmětům, jejichž účel se nepodařilo spolehlivě vysvětlit. Nemáme jejich antický název, popis použití ani vyobrazení. Máme pouze samotné předměty: duté bronzové těleso, dvanáct pětiúhelníkových stěn, nestejně velké otvory, soustředné kruhové rýhy a dvacet kulovitých výstupků na vrcholech.
Právě jejich neobvyklost přitahuje hypotézy od svícnů a pečetidel přes kultovní předměty až po součásti zbraní. Nedávno publikovaný návrh z nich udělal bronzová jádra zápalných střel určených k zapalování nepřátelských palisád.

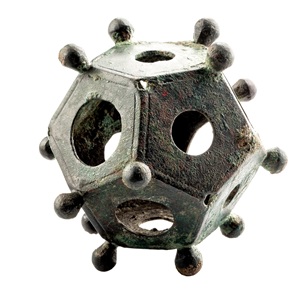

Římský bronzový dvanáctistěn nalezený roku 1939 v belgickém Tongeren, datovaný přibližně do let 150–400. Foto: Gallo-Romeins Museum Tongeren / Wikimedia Commons, CC0.
Jenže předmět nemusíme vystřelovat proti hradbě, abychom vysvětlili jeho otvory, výstupky, materiál i nálezové okolnosti. Možná šlo o mnohem prozaičtější, ale prakticky velmi užitečný nástroj: optickou součást přenosného nočního dálkoměru.
Proč nezapalovat palisádu dvanáctistěnem
Představa zápalné střely má několik slabých míst. K dopravení hořící hmoty na krátkou vzdálenost postačí koule z hadru, koudele nebo provazu nasáklá smolou. Pokud potřebujeme větší hmotnost, lze použít kámen, keramiku nebo železo. Pokud se má střela zachytit v dřevěné konstrukci, očekávali bychom hrot nebo háky.
Dutý bronzový dvanáctistěn s přesně odstupňovanými otvory je pro tento účel zbytečně nákladný a složitý. Jeho údajná opakovaná použitelnost by navíc skončila prvním úspěšným zásahem: bronzové jádro by zůstalo uvnitř hořící nepřátelské palisády.
Ani odkaz na Ammiana Marcellina příliš nepomáhá. Antický autor popisuje zápalnou střelu s dutou perforovanou kovovou částí naplněnou hořlavinou, ale současně upozorňuje, že se má vypouštět pomalu z volnějšího luku, protože rychlý let oheň uhasí. To se těžko slučuje s představou dvanáctistěnu vystřeleného balistou rychlostí desítek metrů za sekundu.
Problémem jsou rovněž nestejné otvory. Kdyby sloužily jen jako „okénka“ pro prsty, vzduch nebo vytékající hořlavinu, nebyl důvod vyrábět pět přesných protilehlých dvojic s různými průměry. Nejmenší otvory navíc nejsou pro manipulaci prstem právě přesvědčivé.
Dvanáctistěny bývají odlity z olovnatého bronzu. Příměs olova zlepšuje tekutost slitiny a usnadňuje odlití komplikovaného dutého tvaru, ale výsledný materiál není ideální pro opakované nárazy. Předmět působí spíše jako trvanlivá přesná odlévaná součást než jako spotřební střelivo.
Pět párů otvorů, pět měřicích rozsahů
U běžného typu dvanáctistěnu lze rozlišit dvě protilehlé nepravidelné stěny, které pravděpodobně souvisejí s výrobou, a deset přesněji zpracovaných otvorů. Těchto deset otvorů vytváří pět protilehlých pracovních dvojic.
Právě zde může být klíč.
Představme si malou olejovou lampu postavenou na přenosném stolku. Vedle ní stojí dvanáctistěn natočený jednou dvojicí otvorů ve směru měření. Menší otvor je obrácen k plameni, větší k cíli. Posouváním lampy nebo dvanáctistěnu se nastaví poloha, ve které dvojice otvorů vymezí světelný kužel.
Na druhém konci není potřeba žádná složitá konstrukce. Stačí bílé plátno s namalovanými soustřednými kružnicemi. Jeden pomocník je drží napnuté, druhý sleduje promítnutý světelný kruh a navádí držitele plátna dopředu nebo dozadu. Jakmile se okraj projekce překryje s příslušnou kružnicí, zarazí do země kolík. Rám by byl jen zbytečnou komplikací.
Hypotetické použití dvanáctistěnu jako nočního dálkoměru. Mistr nastavuje olejovou lampičku a dvanáctistěn, první pomocník drží kalibrované plátno bez rámu a druhý sleduje světelný kruh a zatlouká kolík. Nákres: autor článku s využitím ChatGPT.
Rozměry kužele určuje jednoduchá geometrie. Označíme-li průměr menšího otvoru d, většího otvoru D a vzdálenost protilehlých stěn B, potom vzdálenost světelného zdroje od menšího otvoru vychází přibližně:
s = Bd / (D − d)
Průměr světelného kužele ve vzdálenosti x za větším otvorem je:
H = D + x(D − d) / B
Odtud lze určit měřenou vzdálenost:
x = B(H − D) / (D − d)
Jinými slovy: známá dvojice otvorů a známý průměr kružnice na plátně určují vzdálenost. Pět pracovních dvojic může představovat pět rozsahů nebo pět různých rozlišení.
Proč olejová lampička
Svíčka by posloužila v nouzi, ale praktičtějším zdrojem je olejová lampička s úzkým zastřiženým knotem. Výška plamene zůstává poměrně stálá, intenzitu lze upravit knotem, olej se snadno doplňuje a lampička může pracovat dlouho.
Čistý lehký olej, krátký knot a případné jednoduché zastínění by omezily kouř i velikost světelného zdroje. Skutečný plamen samozřejmě není matematický bod, takže okraj projekce nebude dokonale ostrý. Právě ostrost, viditelnost a dosažitelná přesnost patří k věcem, které musí ověřit experiment.
Noc zde není překážkou, ale podmínkou. Ve dne by slabá projekce zanikla v okolním světle. Za tmy může být světelný kruh viditelný na několik metrů, možná i dále. Nad určitou vzdáleností by už obraz nebyl dostatečně jasný ani ostrý, ale pro rozměřování stavebních parcel jsou užitečné právě vzdálenosti v řádu několika metrů.
Obsluha by mohla mít tři členy. Mistr nastavoval lampu a dvanáctistěn. První pomocník držel napnuté plátno. Druhý sledoval projekci, naváděl držitele plátna a na správném místě zatloukal kolík.
Směry a pravé úhly mohl zeměměřič určovat gromou. Dvanáctistěn by řešil jinou úlohu: rychlé přenášení předem stanovených vzdáleností bez opakovaného natahování měřicího lana.
Číselníkem bylo pořadí stěn
Při noční práci nechceme pokaždé hledat správný otvor. Logické uspořádání by proto mělo mít výchozí polohu a následnou řadu pracovních rozsahů, mezi nimiž se přechází postupným překlopením tělesa.
Dvě nepravidelné výrobní stěny mohly označovat horní a dolní referenční polohu. Kolem nich se nacházelo pět pracovních párů. Kulovité výstupky na vrcholech nemusely být ozdobou: usnadňovaly pevné uchopení, stabilní položení a kontrolované překlopení do další polohy.
Obsluha přitom na předmět nemusela vidět. Prst poznal velikost otvoru i počet nebo podobu soustředných rýh kolem něj. Nepravidelné otvory bez běžné kruhové výzdoby označovaly „nulu“. U exempláře z Jublains mají protilehlé stěny odpovídající kruhové zdobení, které mohlo fungovat jako hmatová značka příslušného páru.
Čísla tedy nemusela být nikde napsána. Číselníkem bylo samotné pořadí stěn. Mistr mohl rozsah změnit po hmatu, zatímco sledoval projekci a okolí tábora.
Zajímavé je, že tuto předpověď lze porovnat s publikovanými nákresy. U dvanáctistěnu z Jublains vytvářejí protilehlé pracovní dvojice rozdíly průměrů přibližně 0,5; 0,5; 1,0; 4,0 a 6,5 milimetru. Protože dosah je nepřímo úměrný rozdílu průměrů, odpovídá pořadí rozsahům od nejdelších k nejkratším.
U exempláře z Avenches nevzniká jednoduchá řada obcházením kolem osy, ale posloupnost překlápění po pětiúhelníkové hvězdě dává rozdíly asi 1,1; 1,2; 1,7; 2,3 a 2,6 milimetru – opět od delšího rozsahu ke kratšímu. Zda jde o přirozený způsob manipulace, musí ukázat replika. Není to důkaz, ale je to velmi konkrétní shoda s předpovědí vytvořenou ještě před prohlédnutím rozložení otvorů.
Čísla už dlouho leží na stole
Myšlenka použití dvanáctistěnu jako optického dálkoměru není úplně nová. Amelia Carolina Sparavigna v roce 2012 zveřejnila výpočty založené na pohledu oka skrz dvojici otvorů směrem k cíli. Takové použití však vyžaduje přesné spojení oka, obou otvorů a vzdáleného objektu. S nataženou rukou je geometrie obtížně stabilní.
Pevně položený přístroj, olejová lampička a kalibrované plátno tento problém odstraňují. Poloha oka obsluhy už není součástí měření.
Předběžný přepočet publikovaných rozměrů pro cílovou kružnici o průměru jedné římské stopy, přibližně 296 milimetrů, dává u několika exemplářů praktické vzdálenosti:
Nález
Tři použitelné vzdálenosti
Avenches
přibližně 4,93; 5,57 a 7,81 m
Carnuntum
přibližně 4,53; 5,57 a 7,19 m
Tongeren
přibližně 4,40; 5,89 a 6,89 m
Pro srovnání: 15, 20 a 25 římských stop odpovídá přibližně 4,44; 5,92 a 7,40 metru.
Shoda není přesná a u delších rozsahů se hodnoty rozcházejí. Starší publikované rozměry však bývají zaokrouhlené na půl milimetru, což u malého rozdílu průměrů způsobí velkou chybu výsledku. Není vždy jisté ani to, které otvory byly skutečně pracovní a které vznikly při výrobě. Tato čísla proto teorii nepotvrzují, ale rozhodně ospravedlňují přesnější měření.
K čemu by zeměměřiči takový přístroj potřebovali
Při zakládání opevněné osady bylo místo omezené palisádou nebo hradbami. Bylo nutné vytyčit ulice průjezdné pro povozy, stavební čáry, parcely, bezpečnostní rozestupy a prostor pro další domy. Nikdo nemohl dostat podstatně větší kus půdy než soused, protože by nezbylo na ostatní.
Měřicí lano je přesné, ale musí se opakovaně rozvinovat, napínat a přenášet. Prověšuje se, vlhne, zachytává se o terén a mezi každými dvěma body s ním někdo musí projít.
Projekční dálkoměr by umožnil ze stanoviště rychle přenášet několik standardních vzdáleností. Nebyl by to moderní laser, ale funkčně by plnil podobnou praktickou úlohu: mistr zvolil rozsah, pomocníci posunuli plátno do správné polohy a zatloukli kolík. Za jedinou noc mohli vytvořit základní síť parcel s podstatně menším pobíháním.
Není divu, že by po takovém zařízení existovala poptávka. Každý chce mít dům alespoň tak velký jako soused, ale zároveň jej musí vměstnat mezi ulici, hradbu a sousední parcelu.
Experiment na jeden večer
Hypotéza je snadno vyvratitelná. Stačily by přesné trojrozměrné skeny nejméně tří dobře zachovaných dvanáctistěnů a předem zveřejněný výpočet očekávaných vzdáleností.
U každého kusu by bylo potřeba změřit:
vnitřní i vnější průměry všech otvorů,
skutečné vzdálenosti protilehlých stěn,
pořadí a orientaci pracovních dvojic,
nepravidelnosti údajných výrobních otvorů,
kruhové rýhy a možné hmatové značky,
přirozené posloupnosti překlopení mezi rozsahy.
Potom stačí odlít nebo vytisknout přesnou repliku, postavit ji vedle římské olejové lampičky a proti ní nechat pomocníka držet napnuté bílé plátno s kalibrovanými kružnicemi. Druhý pomocník sleduje okraj projekce a zatlouká kolíky. Pokus má proběhnout večer a musí změřit ostrost obrazu, dosažitelnou vzdálenost, citlivost na polohu plamene, opakovatelnost i rychlost přepínání rozsahů po hmatu.
Pokud vypočtené vzdálenosti nebudou opakovatelné, projekce bude nepoužitelně rozmazaná nebo uspořádání otvorů nebude dávat praktickou posloupnost, hypotéza padne. Pokud se však u několika nezávislých exemplářů objeví stejné standardní vzdálenosti a přirozeně uspořádané rozsahy, půjde o silný argument, že otvory byly skutečně navrženy jako optická soustava.
Tři shodné kusy by ještě samy o sobě nedokázaly, že se používala právě lampička a plátno. Mohly by ale potvrdit, že dvanáctistěny vytvářely úmyslně kalibrované světelné kužely. Historický způsob použití by následně pomohly určit nálezové souvislosti a praktické experimenty.
Ukradené prostěradlo
Takové vysvětlení odpovídá i tomu, co se dochovalo.
Bronzová součást byla drahá, odolná a počítalo se s její dlouhou životností. Dřevěný stolek zetlel nebo shořel. Olej se spotřeboval. Obyčejná keramická lampička mohla být znovu použita nebo při vykopávkách zařazena mezi běžné domácí vybavení. Plátno se rozpadlo – případně jej někdo odnesl, protože použitelné prostěradlo mělo větší okamžitou cenu než nepochopitelná bronzová kostka.
A kdyby archeologové lampičku přece jen našli vedle dvanáctistěnu, nejspíš by ji označili za vybavení zloděje, který po krádeži kalibrovaného prostěradla zapomněl světlo na místě.
Římský dvanáctistěn tedy možná nebyl kultovní záhadou ani projektil létající vysokou rychlostí proti hořící palisádě. Mohl být trvanlivou částí jednoduchého měřicího systému, jehož běžné organické součásti zmizely.
Rozhodnutí neleží v dalších spekulacích, ale v přesném měření tří dobře zachovaných kusů a v jednom poctivém nočním experimentu.
