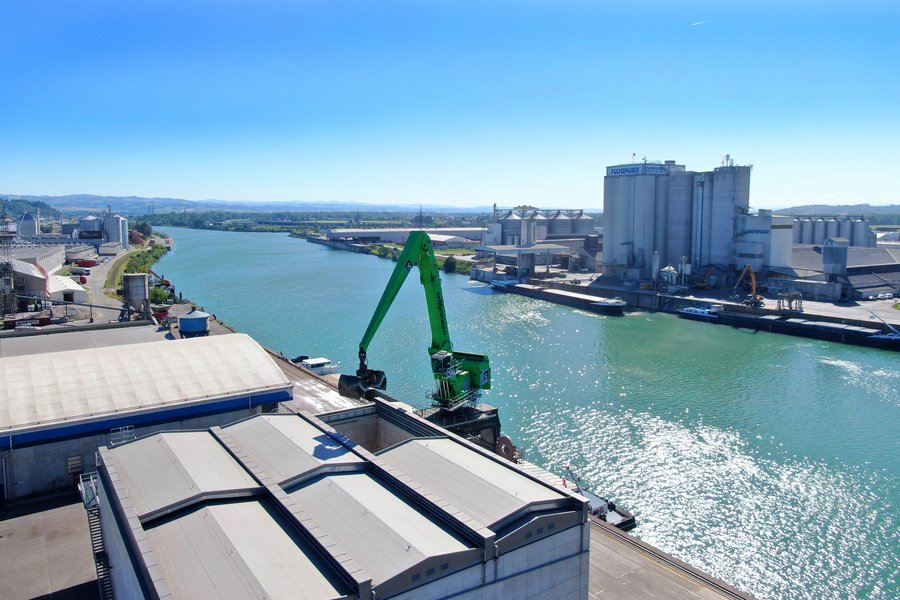

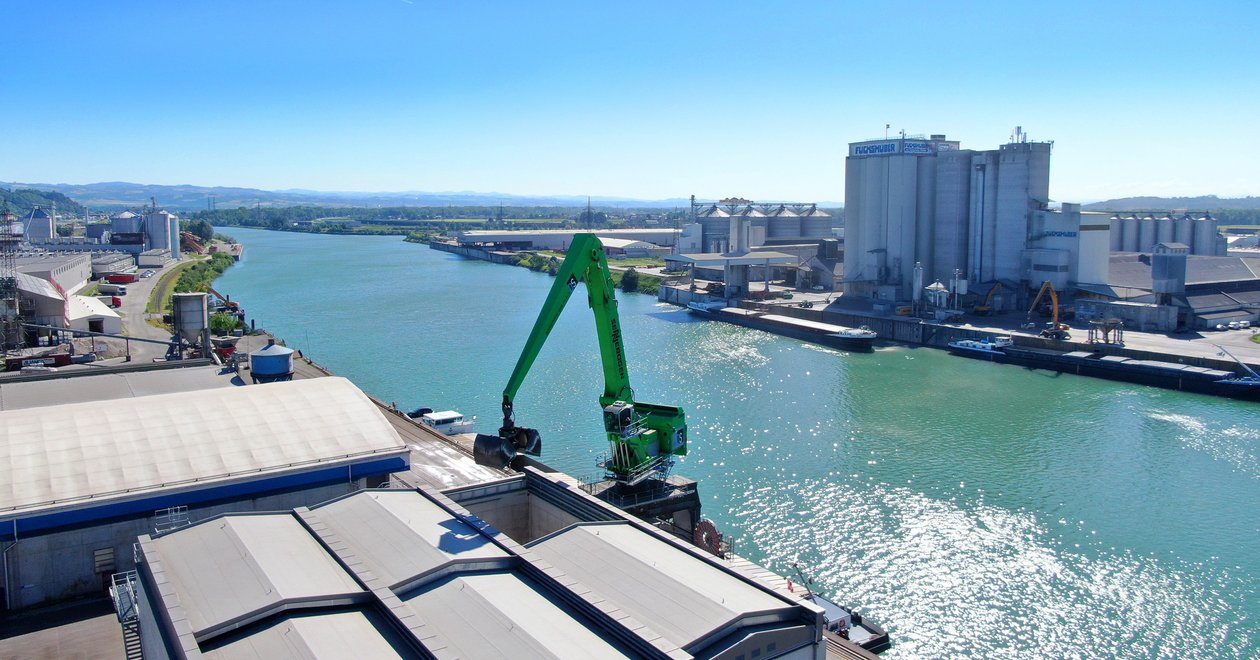

Optimierter Umschlag und optimal genutzte Lagerkapazitäten: die neue Halle der Danubia Speicherei mit verschiebbarem Hallendach.
FOTO: Danubia Speicherei
Die Lösung ist ein verschiebbares Hallendach, das sich individuell verfahren lässt. Die Halle besteht aus drei Lagerkammern, in denen lose Güter, wie Futtermittel, gelagert werden, heißt es von Seiten des Unternehmens. Die Dächer der Danubia Speicherei lassen sich unabhängig voneinander vollautomatisch öffnen und schließen. Möglich macht das ein 2-in-1-Ketten-Antriebssystem der RUD Ketten Rieger & Dietz GmbH u. Co. KG mit Sitz in Aalen, Baden-Württemberg.
Kettenumlenkung von 90 bis 180 Grad
Tecdos Pi-Gamma heißt der Antrieb für horizontale und vertikale Anwendungen mit einer Kettenumlenkung von 90 bis 180°. Besondere Herausforderung: Das verschiebbare Hallendach liegt in 12 m Höhe und muss nicht nur Wind und Regen, sondern auch Schneelasten standhalten. In der 12 m hohen und 990 m² großen Halle werden nach Auskunft des Unternehmens lose Güter, wie Futtermittel, gelagert und umgeschlagen. Sie liegt im Hafengelände Enns (Oberösterreich) direkt am Wasser und an Gleisen.
Das Unternehmen ist ein trimodaler Umschlagplatz mit den Verkehrsträgern Schiene, Straße und Wasserstraße.
Die Halle sieht im Einzelnen so aus: Der Neubau aus Vollbeton besteht aus drei Lagerkammern beziehungsweise Boxen mit jeweils 33 m Länge und 10 m Breite und ist stolze 12 m hoch. Über jeder Box sitzt ein Dach mit einer Größe von 33 x 10 x 3 m (L x B x H), das sich über Funkfernsteuerung vollautomatisch öffnen und schließen lässt. Die drei Dächer können unabhängig voneinander bewegt werden. Somit ist die dreiteilige Lagerhalle von oben beladbar. „Wir wollten von Anfang an ein verschiebbares Hallendach. Aufgrund der doch recht großen Ausmaße war es allerdings schwierig, Firmen zu finden, die uns hierbei unterstützen konnten“, betont Georg Dobesberger. Fündig wurde die Danubia Speicherei bei der Hova Maschinenbau GmbH mit Sitz in Adlwang, Oberösterreich.
Sie übernahm die Auslegung der Antriebstechnik samt Steuerung und Programmierung der verschiebbaren Hallendächer und koordinierte zugleich die diversen Gewerke vor Ort. Hova, Spezialist für Hebetechnik, wiederum holte sich Unterstützung bei Rud, einem Profi für Antriebstechnik.
Umschlaghalle der Danubia Speicherei
Dank des verschiebbaren Hallendachs profitiert die Danubia Speicherei jetzt von einem optimierten Umschlagprozess. Die losen Güter, die mit dem Schiff im Hafen ankommen, werden per Umschlagbagger direkt in die neue Halle geladen, und zwar von oben, über eines der geöffneten Dächer. Tecdos Pi-Gamma heißt hier übrigens das schlanke Antriebssystem von Rud für XXL-Projekte, wie hier bei der Umschlaghalle der Danubia Speicherei. Pro Box sind jeweils vier Antriebe des Typs Tecdos Pi-Gamma am Hallendach verbaut, über die sich das Dach öffnen und schließen lässt.
Das 2-in-1-Ketten-Antriebssystem wurde speziell für horizontale, ansteigende und vertikale Anwendungen entwickelt. Es verfügt über eine feste Kettenumlenkung von 180° (Pi) beziehungsweise eine flexible Kettenumlenkung zwischen 90 und 180° (Gamma). Basis des Systems ist eine Hochleistungs-Rundstahlkette, ebenfalls aus dem Hause Rud. Diese läuft über eine Antriebswelle, die frei von Zusatzkräften ist. Dank seiner simplen Bauweise lässt sich das Antriebssystem einfach montieren und instand halten. Es ist besonders kräfteresistent, langlebig und korrosionsbeständig und somit perfekt für den Außeneinsatz geeignet.
In der Dachkonstruktion der neuen Umschlaghalle der Danubia Speicherei ist pro Lagerkammer eine 33 m lange Rundstahlkette vom Typ TEC 12 integriert. Alle zwei Meter wird die Kette von Rollen unterstützt, um Kettendurchhang zu verhindern. „Für uns war von Anfang an klar, dass wir hier mit einer Kette arbeiten, wegen der Umgebungsbedingungen. Denn beim Umschlag und der Lagerung von beispielsweise Futtermitteln haben wir es mit einer extremen Staubentwicklung zu tun. Da ist die Kette einfach zuverlässiger und robuster als andere Antriebssysteme“, erklärt Gerhard Holzner, Geschäftsführer der Hova Maschinenbau GmbH.
Als 2-in-1-Lösung ist Tecdos Pi-Gamma besonders kompakt, denn der Antrieb ist schmaler und leichter als herkömmliche Systeme. In der Ausführung TEC 12, wie sie in der neuen Halle der Danubia Speicherei verbaut ist, hat das Antriebssystem einen Teilkreisdurchmesser von 82,3 mm und wiegt 12 kg. „Gerade bei beengten Platzverhältnissen spielt unser Tecdos Pi-Gamma seine Stärke aus und bewegt mit einer relativ kleinen Baugröße selbst schwere Lasten oder eben ein ganzes Hallendach“, betont Tobias Rathgeb, Area Sales Manager bei Rud. Für die verschiebbaren Hallendächer und die Antriebstechnik musste eine besondere Lösung her, denn in 12 m Höhe herrscht ein entsprechender Winddruck.
Bis zu 15 Tonnen Mehrgewicht
„Der Winddruck erreicht teilweise 120 Newton pro Kubikmeter. Deshalb sind die drei Dächer und deren Antriebstechnik windsicher ausgeführt und verriegeln sich bei Bedarf mechanisch über spezielle Verriegelungsmechanismen“, erklärt Mario Reitmann, Projektleiter Maschinenbau bei der Hova Maschinenbau GmbH. Neben Wind müssen die verschiebbaren Hallendächer, inklusive Antriebstechnik, auch Regen und Schneelasten standhalten. Und weil es in Oberösterreich im Winter ordentlich schneien kann, musste auch diese Witterungslage von Hova bei der Auslegung der Dächer und der Antriebstechnik bedacht werden.
„Bei viel Schnee haben wir es pro Dach mit bis zu 15 Tonnen Mehrgewicht zu tun. Auch hier ist die Rud-Technik wieder stark und wir schaffen dank ihr, rund 50 Tonnen Gesamtgewicht pro Dach horizontal zu bewegen“, so Mario Reitmann.
