Área
Área del proyecto de arquitecturaÁrea:
171 m² -
Año
Año del Proyecto de arquitecturaAño:
-
Fotógrafos

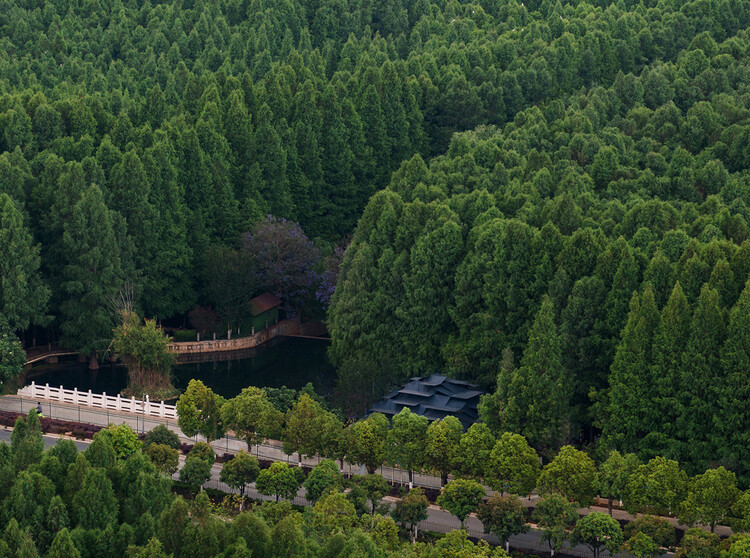

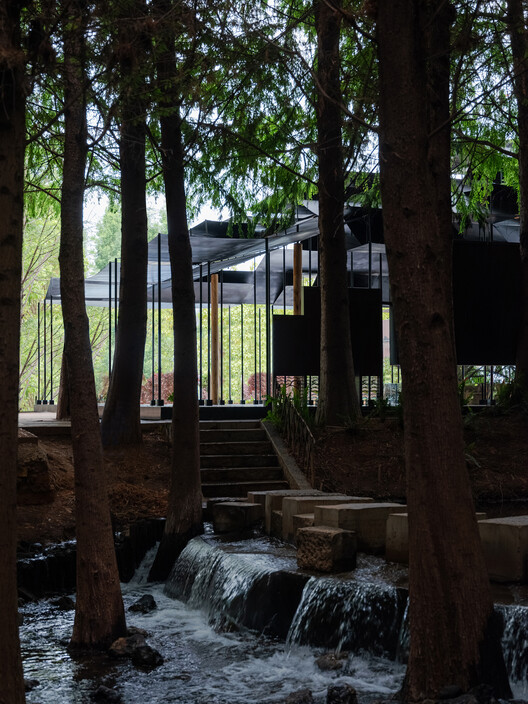

© Ce WangDescripción enviada por el equipo del proyecto. El Pabellón Laoyuting es uno de los proyectos invitados de la Temporada de Arte Dianchi 2024: «Hogar y Futuro». Está ubicado en el lado sur de la Zona de Arte Agua-Bosque en el Parque de Humedales del Río Laoyu, en el Lago Dianchi. Tras su finalización, sirvió inicialmente como la entrada al Festival de Arte Dianchi, y después del festival, el pabellón se preservó de manera permanente como una indicación espacial para ingresar al parque de humedales, así como un lugar de descanso para los visitantes. Este humedal, lleno de bosques de cipreses calvos a lo largo de la orilla del Lago Dianchi, es en realidad parte de la infraestructura de purificación de agua de la ciudad—la etapa final de filtración natural antes de que el agua entre al lago. Es hogar de muchos peces pequeños, y los habitantes de la ciudad a menudo vienen aquí durante su tiempo libre a pescar, de ahí el nombre de Humedal del Río Laoyu. Como un pabellón donde las personas descansan mientras pescan, naturalmente se llegó a conocer como el Pabellón Laoyuting.
© Ce Wang

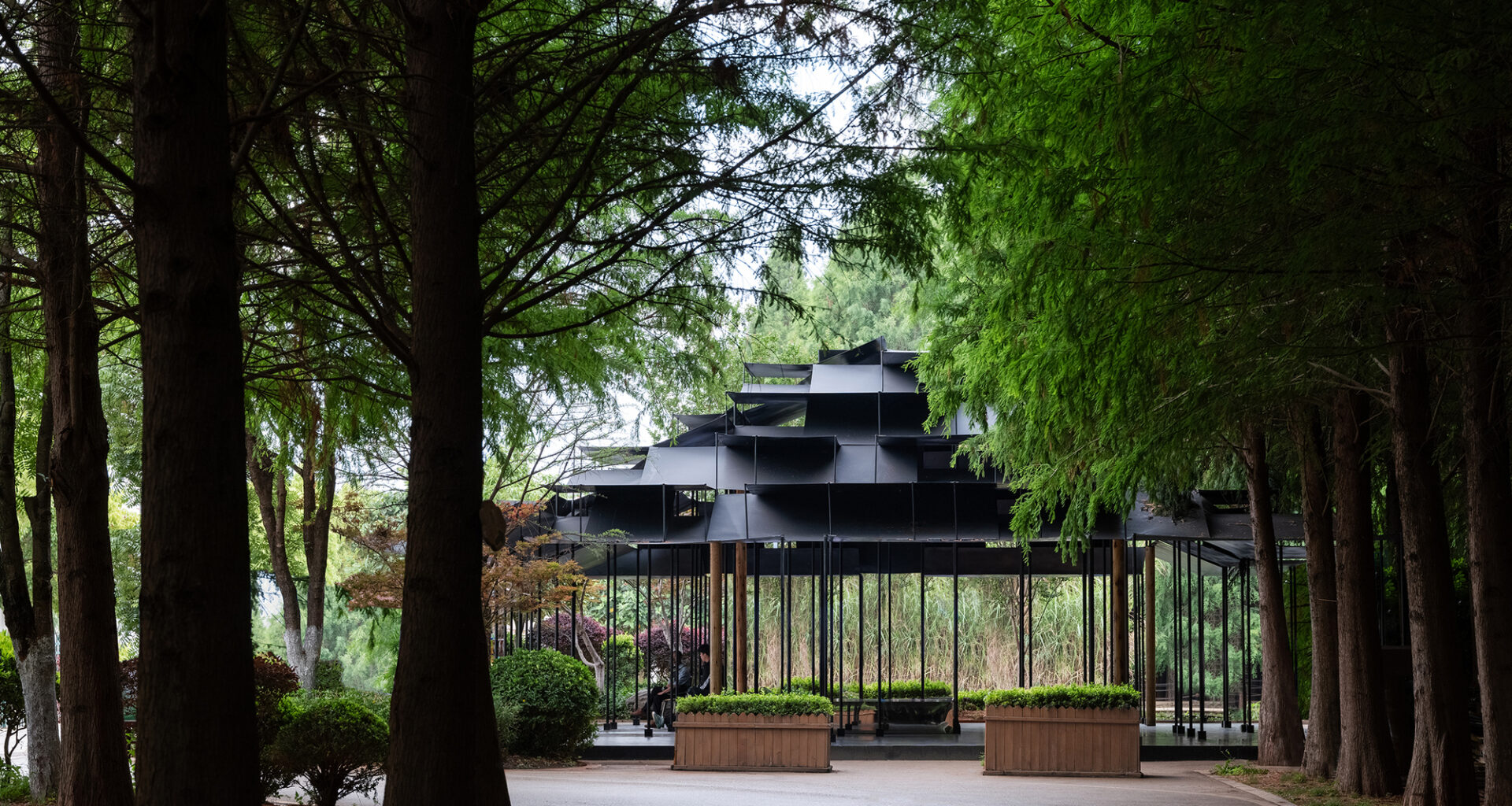

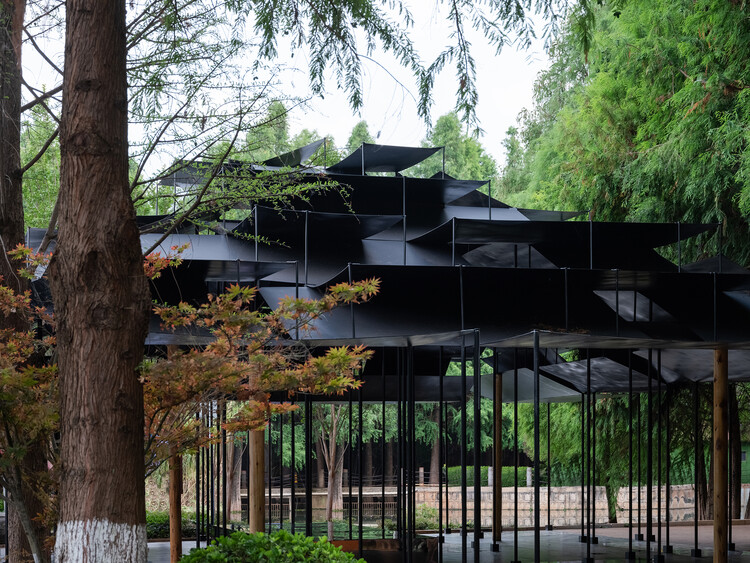

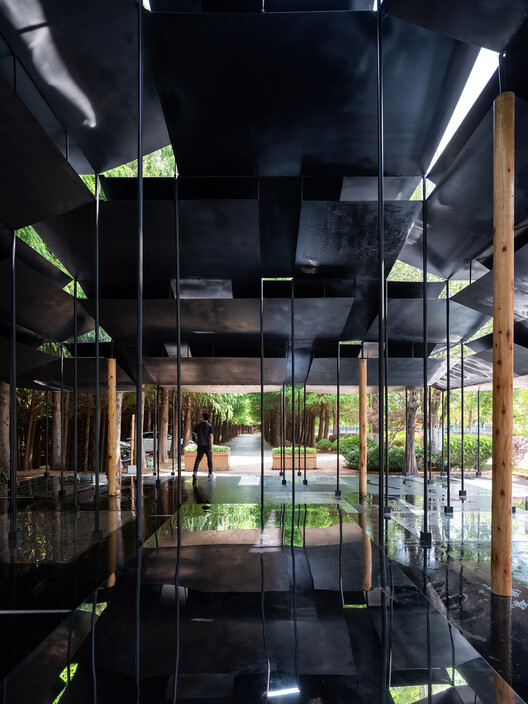

© Ce WangEl pabellón utiliza columnas de acero delgadas y un techo fragmentado para crear un «bosque» artificial entre la carretera transitada y la extensión de la zona boscosa acuática. Un pabellón de estructura de acero moderno es reinterpretado como un lugar que ofrece una experiencia en algún lugar entre «dentro del bosque» y «debajo de una cabaña primitiva»—una condición umbral entre las atmósferas de «naturaleza» y «artificial». Las densas columnas de acero de 40 mm de diámetro sostienen un techo aparentemente irregular, sin embargo, juntos forman lo que se puede llamar un ting, un pabellón. Dentro del pabellón, entre las columnas delgadas escalonadas, se despliegan sutilmente dos caminos que conducen hacia la zona más profunda del Lago Dianchi; las personas se reúnen o se dispersan desde aquí.

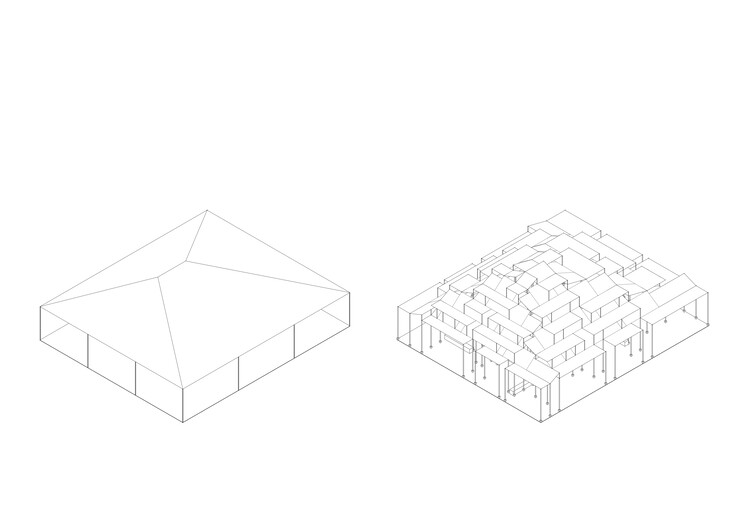

Diagrama

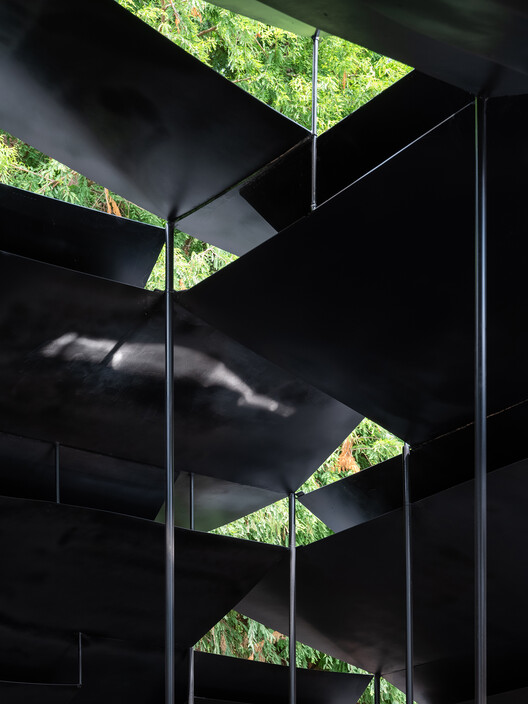

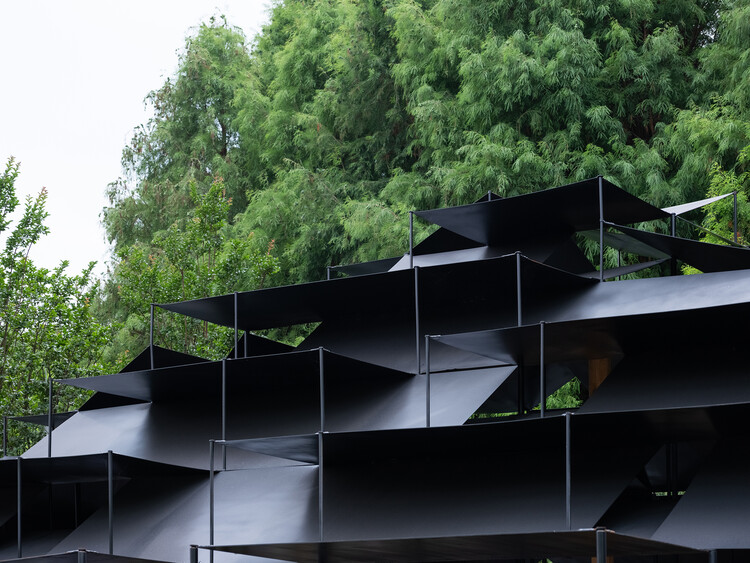

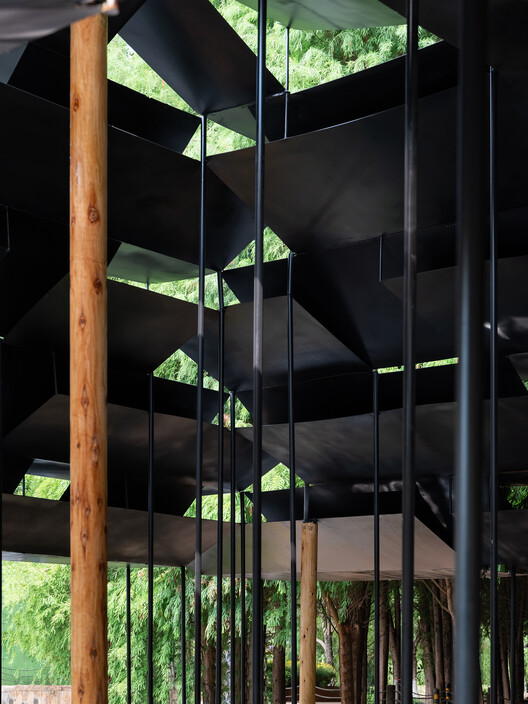

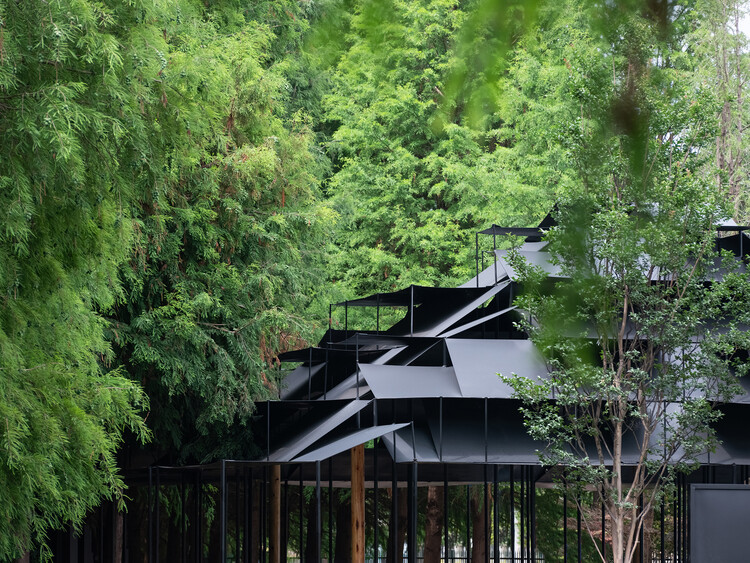

DiagramaEl techo permite la entrada de luz fragmentada, creando la sensación de estar en una profunda sombra, mientras que vislumbres del cielo y las copas de los árboles cercanos aparecen a través de las rendijas. Desde lejos, sin embargo, el pabellón presenta una imagen que recuerda a los techos a cuatro aguas de la arquitectura tradicional china. Sin embargo, debido a que el techo ha sido fragmentado, también adquiere una apariencia similar a un techo de paja. De esta manera, el material real—placa de acero—se desmaterializa, o más bien, sus connotaciones industriales originales son desplazadas. Esto nos permite reconsiderar la relación entre tecnología y naturaleza, así como reexaminar la relación entre el ting tradicional chino y su entorno paisajístico natural.
© Ce Wang
© Ce WangDe acuerdo con los requisitos de protección ambiental del Parque de Humedales Dianchi, la fundación del pabellón no podía perturbar la superficie del terreno existente. Por lo tanto, la base estructural tuvo que permanecer por encima del suelo. Para lograr esto, se colocó una placa de acero directamente sobre la superficie original como la fundación del pabellón. Cada base de columna está fijada sobre un bloque de acero sólido de diez centímetros cuadrados, que actúa como una «micro-fundación» localizada. Después de un ligero refuerzo, estos pequeños bloques soportan la carga voladiza de las delgadas columnas, y su desplazamiento hacia arriba también sugiere una intención de proteger el terreno original.
© Ce WangPara minimizar aún más la perturbación en el sitio, la estructura del pabellón adopta un sistema prefabricado y ensamblado. Todos los componentes—incluyendo columnas, paneles de techo, uniones y tornillos—fueron fabricados en la fábrica y luego transportados al sitio para su ensamblaje. Este método de construcción liviana hizo que todo el proceso de construcción fuera similar a construir una gran instalación al aire libre en lugar de realizar una construcción arquitectónica convencional.
© Ce Wang

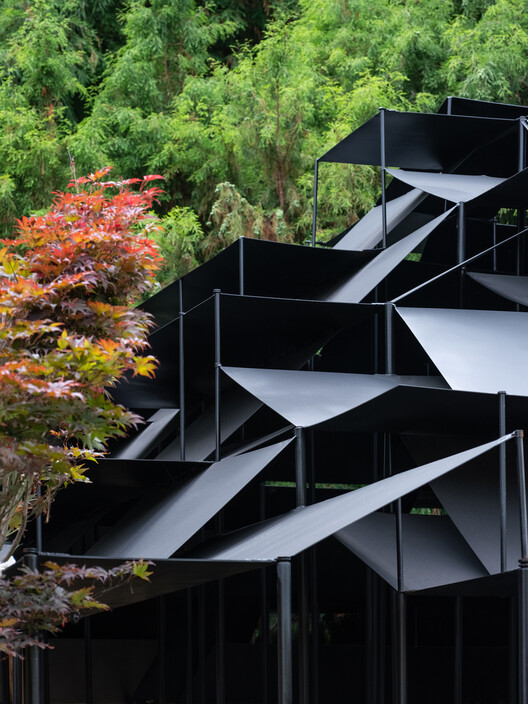

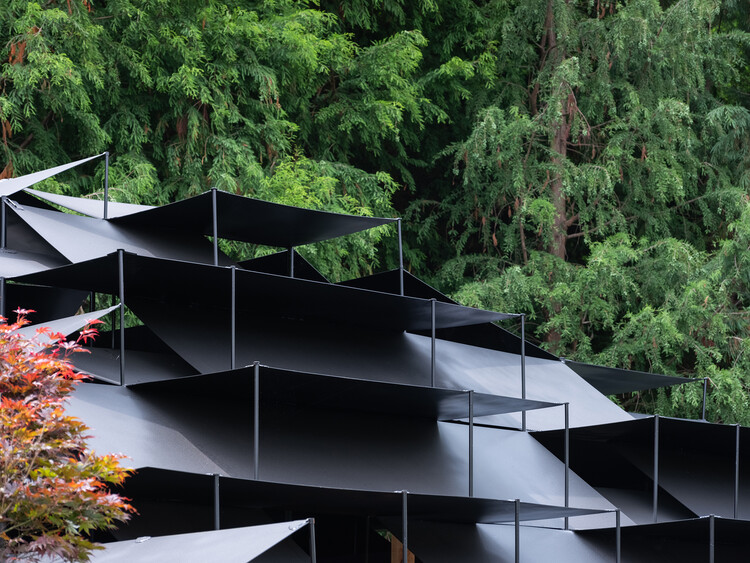

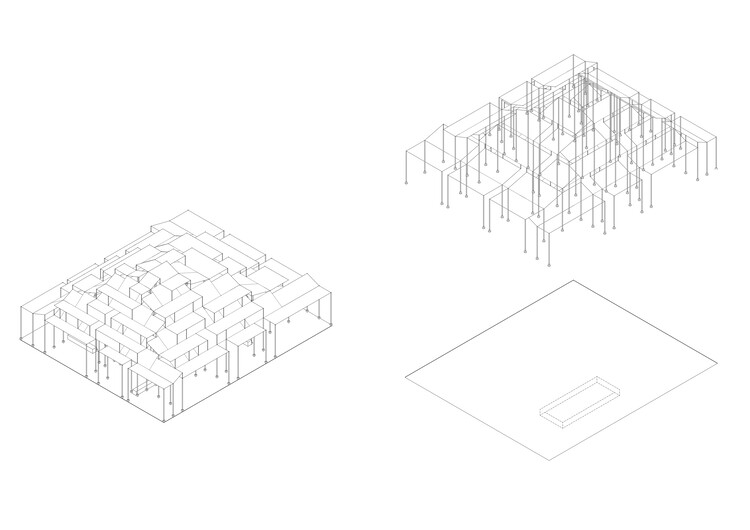

© Ce WangEl Pabellón de Pesca está formado por un módulo estructural básico compuesto de «seis columnas + placas de acero planas/inclinadas», con múltiples módulos superpuestos y combinados. Después de la superposición, algunas columnas son removidas, y las cargas se transfieren a través de columnas cortas más delgadas conectadas a placas en niveles superiores, creando áreas de diferentes densidades de columnas dentro del espacio—aparentemente aleatorias pero sutilmente intencionales. Hay un total de 93 columnas de acero que tocan el suelo, cada una es una barra redonda sólida de 40 mm que trabaja en voladizo. Las placas planas y las placas inclinadas están conectadas por bisagras. Encima de ellas, 125 columnas de acero redondas cortas de 20 mm de diámetro soportan placas planas e inclinadas adicionales, dando al techo un carácter estructural que se sitúa entre la flexibilidad y la rigidez.
© Ce WangEl Pabellón de Pesca encarna una actitud estructural distintiva. Al deconstruir y reensamblar la forma de un techo a cuatro aguas, adquiere una sensación de ligereza—que surge tanto del respeto por la ecología del humedal como de una nueva comprensión de la relación entre el pabellón, los árboles y las personas. Su construcción revisita la importancia del «árbol» como un arquetipo estructural—evocando los primeros refugios construidos por los humanos con ramas de árboles—y así regresa a la metáfora del «árbol». De esta manera, la arquitectura forma un espacio que respira, que puede ser atravesado y que invita a la pausa. Pertenece tanto a la naturaleza como al mundo tecnológico de la construcción humana, estableciendo un nuevo diálogo entre ambos.
